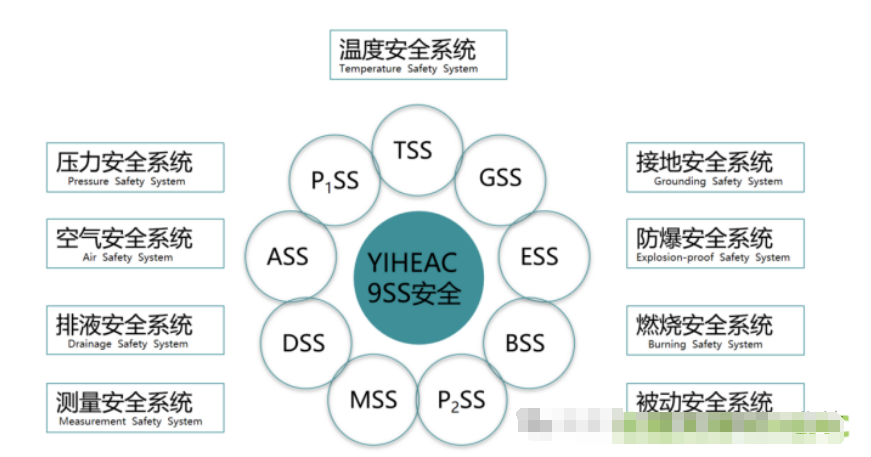

【9SS 安全标准】

1. 温度安全系统（TSS）

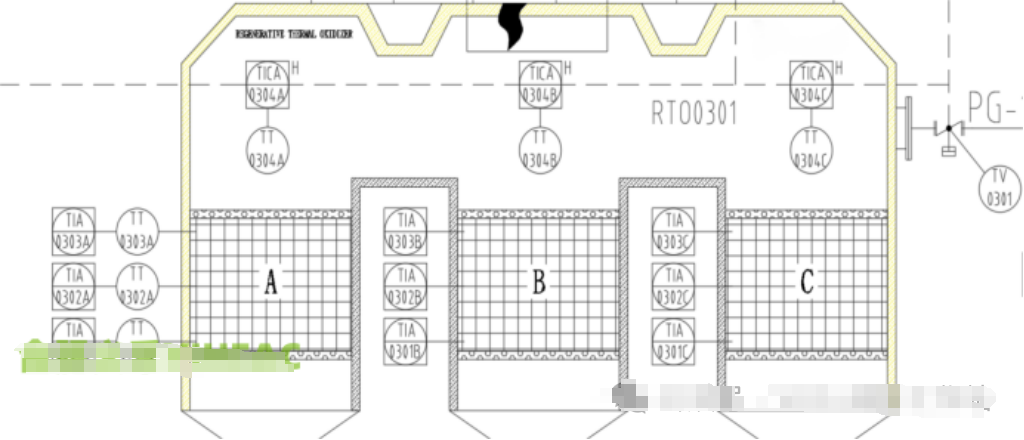

在蓄热式氧化炉的蓄热室、燃烧室、出口等关键部位，都装配了温度检测元件。这些元件与高温阀、新风阀相互联锁，并将模拟信号上传至 PLC，能实时监测各区块温度变化。一旦出现超温情况，系统会自动预警并控制降温，时刻守护设备安全。

2. 压力安全系统（P₁SS）

燃烧室配备压力变送器，与高温阀联锁，实时监测炉内压力，超压时自动预警并泄压。同时，阻火器两端、净化塔填料层、除湿箱两端、活性炭吸附箱两端配置差压变送器，实时监测压力变化，可远程直观判断何时停机清理设备。

风机入口设置压力变送器与变频器联锁，能自动控制风机转速，有效降低能耗。

3. 空气安全系统(ASS)

压缩空气经过除油、除水、除尘处理后才投入使用，还设置了低压保护和泄漏报警。气动切换阀配有独立压缩空气储罐，确保紧急工况下阀门能稳定完整动作，为安全停车提供充足时间。

4. 排液安全系统(DSS)

废气中含有水溶性物质，醇类等，易在设备及管路中冷凝或溶于RTO底部及管道内部积液中，在低点造成积聚。积聚的废液对设备造成腐蚀。

管道布置和设计示意图

5. 测量安全系统(MSS)

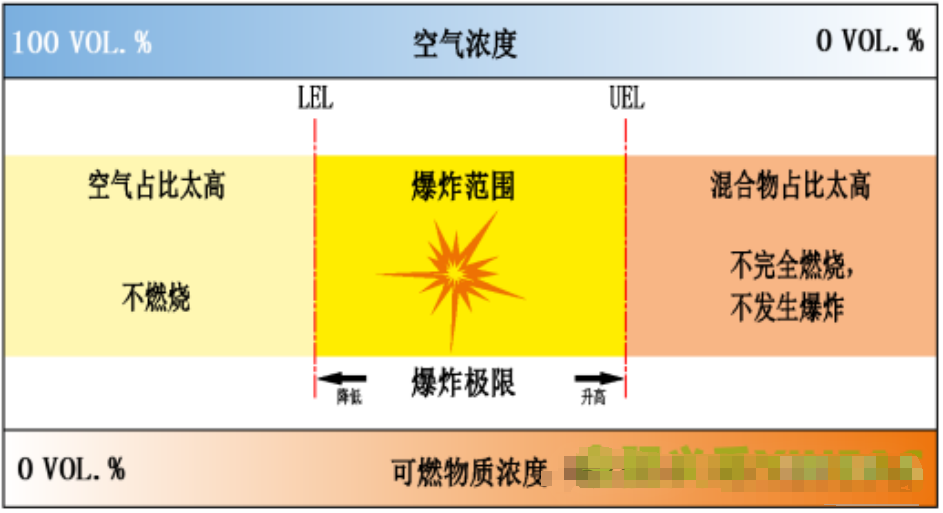

采用LEL 传感器监测仪表，配置预处理单元进行除油、除水、除尘，满足 SIL2认证，响应迅速，实时监控废气浓度，并通过联锁控制废气进入RTO系统浓度低于25%LEL，使RTO系统安全运行

6. 接地安全系统(GSS)

在管道选型上，优先选择金属管道。金属管道法兰间进行静电跨接，含保温层的金属管道焊接接地板，非金属管道则使用导电玻璃钢或接入铜丝接地，减少静电积聚。按照相关规范要求：整套设备及线缆桥架等设置工作接地、保护接地、防雷及防静电接地，并形成一个接地电阻≯4Ω的接地网。

7. 防爆安全系统(ESS)

①仪表接入防爆接头和隔爆型保护装置，

②阀门附件选用防爆电磁阀等，

③风机采用防爆电机，金属风机喉口无火花设计，非金属风机选用特定材质，且出厂附带防爆合格证书。

8. 燃烧安全系统(BSS)

①提供更稳定的燃烧安全策略

②燃烧器符合GB/T 19839标准

③助燃风机选型偏大，防止炉膛回火反烧助燃风机

④采用UV火检，灵敏高效，抗干扰能力强

⑤备用天然气/柴油储罐，正常燃料输送发生故障时及时切换，确保炉体有序运行。

9. 被动安全系统（P₂SS）

包含水封罐、爆破片和阻火器。爆破片满足《爆破片与爆破片装置》GB567，阻火器符合《石油气体管道阻火器》GB/T13347 和《国际阻火器测试标准》ISO16852。能够保证氧化设备自身安全，有效降低安全事故造成的损失。
